SPÉCIFICATIONS TECHNIQUES

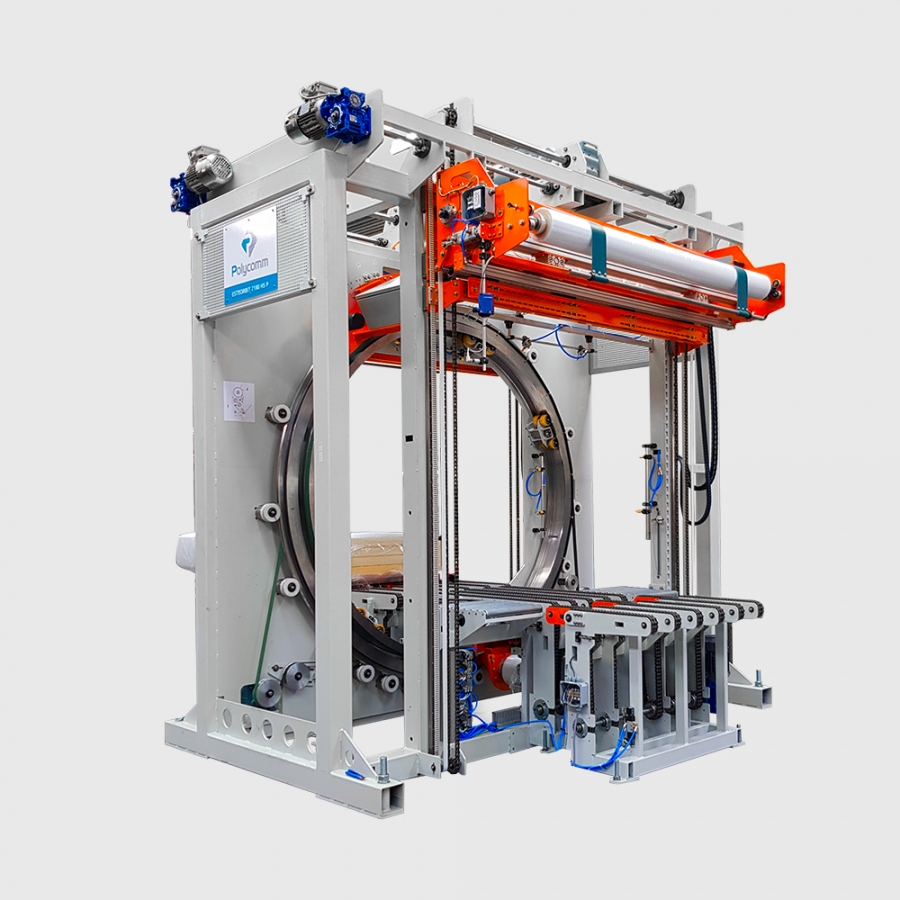

Machine pour l'emballage de longs emballages au moyen d'un emballage spiralé orbital avec film étirable.

Convoyeur interne
Situé à l'intérieur de la machine orbitale.
Largeur mm. 700 - Longueur mm. 1670 à 5 branches de chaîne motorisée avec inverseur pour le réglage de la vitesse d'avance.
Solidarité avec la machine.
Il soutient le col pendant les phases d'emballage et de transit.

Système de couverture tête / queue
Positionné respectivement pour le chargement et le déchargement de la machine.
Le système se compose d'une tête mobile principale dans laquelle est positionnée la bobine consommable destinée à couvrir la tête / queue, les rouleaux de déroulement du film, le système de scellage et de découpe.
La pince mobile est placée sur le même système de guidage mais avec entraînement indépendant.
Le système de recouvrement tête / queue prévoit une phase automatique d'approche de la tête mobile vers le haut du cou avec déroulement du volet de film qui va recouvrir au moyen de la pince mobile et découpe à froid ultérieure avec lame de translation.

Cette méthodologie permet d'obtenir deux avantages:
- réduction de la consommation de film, en le dosant selon l'emballage unique;
- facilité de changement de bobine: les têtes descendent au niveau du plan de transport

Panneau de gestion électrique
Alimentation 400V 3 phases, terre et neutre.
Puissance nominale 25 kW.
Automatisation pour le bon fonctionnement de toutes les parties de la ligne.
Panneau de réglage des paramètres et des recettes.
Affichage des anomalies et dépannage.
Panneau Siemens, API Siemens S7-1200

Convoyeurs d'entrée / sortie
Convoyeurs de raccordement avec l'usine existante équipés de ponts-levis pour le fonctionnement du système d'emballage tête / queue.
Vitesse d'alimentation gérée par l'onduleur.

Option DRL pour la rotation de la cinquième roue
Motorisation de la sellette par servomoteur SEW Eurodrive hautes performances.
Il garantit des performances plus élevées qu'un moteur standard, permettant des démarrages / arrêts rapides et un positionnement précis

Option pré-étirage sans contacts coulissants
Technologie basée sur l'utilisation d'un servo variateur haute performance combiné à une transmission mécanique du mouvement aux rouleaux de pré-extension qui élimine les contacts glissants.
Temps d'arrêt de la machine réduit à une maintenance ordinaire et avantage économique sur les composants d'usure du contact glissant

Option de pilote de couture régénérative
Équiper la machine d'entraînements SEW Eurodrive en configuration régénérative.

De multiples avantages sont obtenus tels que:
- augmentation des performances de la machine estimée à 5%;
- économie d'énergie grâce à la récupération de l'énergie résiduelle autrement dissipée (environ 10%);
- réduction des espaces occupés dans le panneau électrique;
- moins de chaleur résiduelle à dissiper dans le panneau électrique;
- possibilité d'accès à distance aux différents nœuds du système.

Option de support de dérouleur de mousse
Support pour bobine de mousse à déroulement manuel indépendant de l'enrouleur placé à l'entrée de l'usine

Option de composants de tableau électrique pour les machines existantes
Intégration dans le tableau électrique de la machine des variateurs et des modules d'entrées / sorties pour la gestion des composants existants du système.

Panel pc + option d'assistance à distance
Remplacement du panneau de commande à écran tactile par un Panel PC industriel.
La puissance de l'API est combinée à celle d'un ordinateur personnel, ce qui permet de gagner en flexibilité de la machine, comme par exemple l'interfaçage avec des systèmes de gestion, des étiqueteuses, une assistance à distance, des systèmes de pesage et plus encore.

Téléservice
Routeur d'assistance à distance à distance

Chaire à distance
Poste de contrôle hébergeant tous les dispositifs d'interface homme-machine adaptés au fonctionnement du système

Option de motorisation coudre
Augmentation de la fiabilité de la machine grâce au montage des motoréducteurs SEW Eurodrive uniquement.

Étiqueteur
Machine automatique pour l'impression et l'application d'étiquettes personnalisées affichant les données souhaitées relatives à l'emballage

Positionneur de bloc latéral
Machine automatique pour le positionnement des blocs de protection latéraux.
Composé d'un entrepôt de blocs à plusieurs rangées avec distributeur pneumatique sur le dispositif de préhension et de positionnement.
L'élément de préhension est équipé d'une translation verticale pour un positionnement correct en hauteur et d'une translation horizontale pour l'approche du cou. Une fois le positionnement effectué, un vérin pneumatique verrouille le bloc avec la lèvre à protéger.
Exigences minimales pour le colis à emballer:
- hauteur du paquet non inférieure à 500 mm;
- la lèvre tournée vers le bas;
- temps entre un positionnement et le suivant pas moins de 20 s;
- réglage de la position par l'opérateur ou transmis à la machine via le bus.
- Système de collage à chaud pour panneaux sans lèvres

Bague tournante avec diamètre de passage utile mm. 2180
Vitesse de rotation de la bobine de film réglable par inverseur
Unité d'accrochage et de coupe automatique du film
Bobine de film étirable hauteur 500 mm
Hauteur du plan de travail mm. 910
Alimentation triphasée 380 V + Terre + Neutre
Air comprimé: pression 7 bar; consommation 300 NL / min
1 dispositif de pré-étirage du moteur

CARACTÉRISTIQUES OPÉRATIONNELLES

Largeur minimale du colis <B min> 700 mm
Largeur maximale du colis <Bmax> 1100 mm
Hauteur minimale de l'emballage <H min> 700 mm
Hauteur maximale de l'emballage <H max> 1200 mm
Longueur minimale du colis <Lmax> 1200 mm
Poids minimum du produit 100 Kg
Poids maximum du produit 1500 Kg
Productivité moyenne 8 mètres / minute
